本安裝、保養和維修說明僅適用于本公司生產的GDJ/QDJ系列雙曲面攪拌機。

依據中華人民共和國相關標準進行生產。

一、GSJ/QSJ雙曲面攪拌機應用范圍

GDJ/QDJ型系列雙曲面攪拌機是我公司現研制產品。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固、液、氣交流的場合，尤其適用于污水處理工藝中的混凝池、調節池、厭氧池、曝氣池硝化和反硝化池及各種含磨蝕性，高溫介質的攪拌與混合。

二、GSJ/QSJ雙曲面攪拌機結構簡介

雙曲面攪拌機根據安裝方式可分為GDJ型(干式)和QDJ型(潛水式)兩種。

GDJ型雙曲面攪拌機由減速電機、減震座、攪拌軸、雙曲面葉輪、電控箱、橋架(用戶可自備)等組成。QDJ型雙曲面攪拌機由機架、起吊鋼繩、主機、雙曲面葉輪及電控箱等組成。

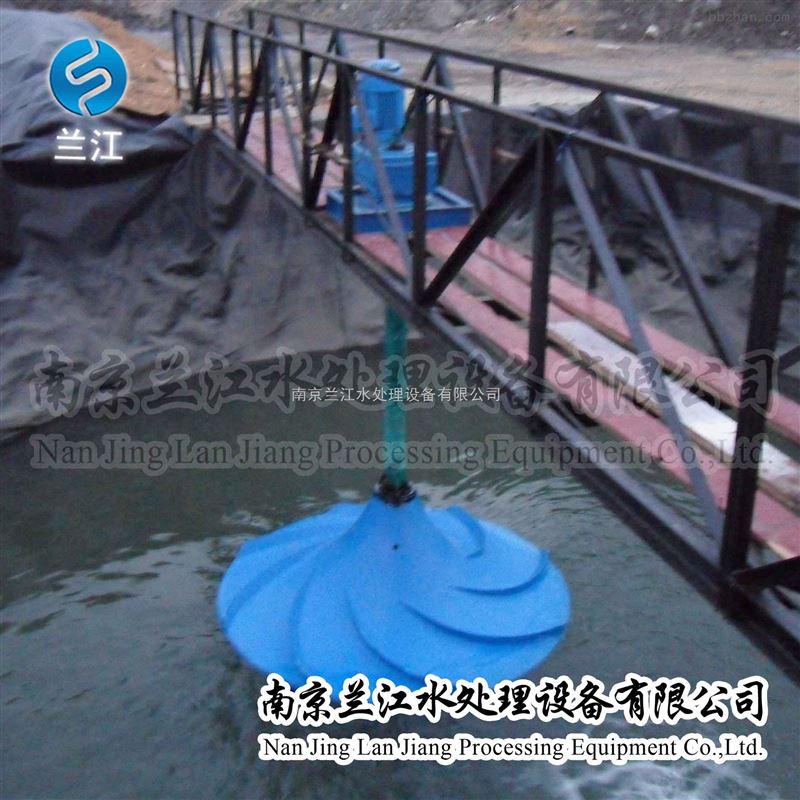

如下圖所示：

三、運輸與存放

1、運輸中攪拌軸、葉輪禁止受壓與碰撞，需用起重設備裝卸，葉輪表面應防止劃傷。

2、長期存放時需避免高溫、高溫環境。攪拌軸應垂直懸掛放置，葉輪應放置在平面上，以防止其變形。

四、安裝

GDJ系列安裝步驟

1、橋架應校正水平，半橋架立柱應校正垂直。地腳螺栓及連接部位應堅固可靠。

2、將減震座平放在橋架規定位置，校正水平后與橋架連接固定。

3、減速電機安裝在減震座上，并連接固定。

4、將葉輪與攪拌軸法蘭用螺栓連接并緊固。

5、將葉輪與攪拌軸放入池內，攪拌軸與減速機輸出軸連接并緊固。在有水情況下應先將軸和葉輪連接好放入水中，然后將軸與減速機連接。

6、攪拌機安裝后，攪拌軸須與水平面垂直。垂直偏差小于1/1000。

7、安裝完畢后，拆下電機尾罩，用手轉運風機葉片，檢查攪拌機轉運是否靈活、正常。攪拌軸擺動偏差應小于3/1000。

8、接通電源后，點動觀察攪拌軸轉運方向，從上往下看正確轉運方向為逆時針旋轉。若反之，則任意調換2根電源接線位置。

9、電氣設備安裝必須按國家有關規定及安全規程操作。

QDJ系列安裝步驟

1、在岸上短時間開機觀察葉輪轉運方向，從上往下看正確轉運方向為逆時針旋轉。若反之，則任意調換2根電源接線位置。

2、將電機電纜與吊索分開固定，千萬不能將電纜鋼繩捆扎在一起。要防止鋼繩和電纜卷入葉輪中。

3、用吊車起雙曲面，緩慢地放入池中制定位置，注意不要撞到池壁。

4、將固定繩索一端固定在岸邊，電纜接電控柜。

五、運行

設備安裝完畢后，須進行試運轉。試運轉前必須向池內注入大約為池容積70%的水，切勿在設備無水的情況下運轉，以免攪拌軸受力不均而彎曲。在試運轉后注意檢查：

1、減速電機有無異常的響聲及溫升情況。

2、電機電流是否在額定值范圍內(起動時短時間內超電流為正常)

3、攪拌軸的擺動情況。

4、池中有無雜物。

在上述幾種情況下，無論哪一種情況出現異常現象，均需找出原因并加以修正后方可使用。

六、維護保養

1、新機開始運轉200～300小時后需更換減速機潤滑油，并清理內部油污。以后可在半年到一年內更換一次；有關減速電機使用詳見生產廠家使用維護說明書。

2、定期檢查攪拌軸鎖緊螺母、各連接螺栓有無松動。

3、定期檢查攪拌軸擺動情況，及時清除葉輪和軸上的纏繞物。

4、定期檢查轉運部件有無異常聲音及溫升。

5、定期檢查電流有無異常變化。

6、設備長時間不工作后再次開機前應檢查電機的絕緣，同時防止沉淀物長時間淤積造成啟動困難，而損壞電機和葉輪。

7、以上檢查應做好記錄，若出現異常情況與我公司。
